Многие сегодня решают заняться покраской автомобилей в собственном гараже. Покрасочная камера своими руками — это возможность заниматься любимым делом на профессиональном уровне.

Содержание

Выбираем лучший вариант — делаем своими руками

Понятно, что можно пойти простым и стандартным путём, прикупив дорогостоящее оборудование для СТО и установив его в своём гараже. В этом случае придётся покупать многое, в том числе и покрасочную сушильную камеру. Такой вариант неплох, но он потребует вложения немалой суммы денег.

Камера для покраски автомобиля

Камера для покраски автомобиля

Есть и другой способ, о котором пойдёт речь в этой статье. Это сооружение покрасочной камеры своими руками.

Камера покрасочная — это специальное помещение, предназначенное для проведения нелёгкого процесса. В этом случае и является этим самым сложным процессом. Не стоит и говорить о том, что, для того чтобы в таком помещении покраска проводилась грамотно, всё должно быть продумано до мелочей. Важно в первую очередь обратить внимание на камеры, которая должна быть построена правильно.

Особенности

Фильтр для покрасочной камеры — это обязательная комплектующая любого помещения такого типа. Система подобного типа позволит проводить очистку , которая нагнетается снаружи, и даже в самой камере. Также выводится туман от краски и лака наружу. Понятно, что без наличия хорошей вентиляции ни о каком процессе покраски и говорить не стоит, так как качество работ снижается в несколько раз. Поэтому хорошая вытяжка и  — это важнейшие элементы.

Не стоит говорить и о том, что воздух, который поступает в камеру, должен быть максимально чистым, то бишь полностью отфильтрованным. Если на это не обращать внимания, дефекты на всей плоскости окрашиваемых поверхностей будут возникать чаще. Чтобы этого избежать, советуют устанавливать тонкой очистки. И размещать его рекомендуется на выходе из воздушного короба. В принципе, он должен представлять собой жестяной ящик, устанавливаемый над потолком.

Покраска автомобиля в покрасочной камере

Покраска автомобиля в покрасочной камере

Сушилка

Малярная камера для сушки, в принципе, должна состоять из нескольких основных комплектующих:

  • самого помещения;
  • оборудования, обеспечивающего вентиляцию в камере;
  • оборудования, обеспечивающего обогрев сушильной камеры;
  • .

Начнём с первого. Помещение для проведения работ подбирается в зависимости от индивидуальных предпочтений. В частности, какого размера должно быть помещение, чем обделывать потолок и тому подобное, решает сам владелец.

Хотя существуют определённые правила, которые следует соблюдать. К ним относятся следующие каноны:

  • обязательно в покрасочной камере должна быть траншея или второй пол для отведения воздуха;
  • стены обязательно должны быть изготовлены из такого материала, который не пылит и не представляет собой источник пыли;
  • потолок должен иметь определённую форму (обычно это покатая форма, не позволяющая воздуху собираться в одном месте).

Ну и вентиляция, которая должна работать в помещении как в режиме покраски, так и в режиме сушки. Что касается режима покраски, то он подразумевает выполнение следующих процессов:

  • подачу чистого воздуха, имеющего температуру в 25–30 градусов;
  • возможность забора чистого воздуха снаружи;
  • возможность удаления ненужного воздуха и пыли из камеры.

А вот в режиме сушки процессы немного отличаются, хотя на деле всё то же самое. Итак, это:

  • подача воздуха, но уже с температурой в 45–90 градусов;
  • забор чистого воздуха снаружи не полностью, а на 10%;
  • выбрасывание из камеры отработанного воздуха всего на 10%.
Камера для покраски авто своими руками

Камера для покраски авто своими руками

Вентиляционные системы и их типы

Системы вентиляционные принято делить на два основных типа:

  • вентиляции с одномоторным агрегатом, где воздух нагревается внутри помещения и обязательно сверху;
  • вентиляции с двухмоторными агрегатами, где кроме нагнетающего воздуха сверху есть и нижний агрегат, который отсасывает воздух.

Оба вида камер имеют схожий принцип работы и от внешней среды. В них обеих происходит нагнетание воздуха в малярную комнату через потолочный фильтр. И создаётся избыточное давление, которое и выдавливает воздух с краской. Вывод воздуха проходит через второй пол или через траншею в полу.

Что касается агрегатов, то в двухмоторной покрасочной камере будет подавать воздух в малярку, а другой — его отсасывать. И это будет происходить на таком принципе работы, когда подаётся воздуха немного больше, чем отбирается. Получается, что, хотя обмен воздуха в сушильной камере и становится активнее, разрежения не происходит.

Суть воздухообмена, происходящего в помещении, можно объяснить и другими словами. Для этого представим себе следующую картину: перед нами пластмассовая канистра с закрытой крышкой, в которой сделаны два отверстия. Одно отверстие напротив другого. Пускаем в канистру. После этого в одно из отверстий вдуваем чистый воздух. Что происходит? Дым будет выходить из другого отверстия. и вдеваем шланг в отверстие, откуда шёл дым. И у нас получится более активный воздухообмен.

На видео показано, как сделать покрасочную камеру своими руками:

Теперь про двухмоторные покрасочные камеры. Они вообще-то экономически невыгодны для самостоятельного изготовления. Придётся делать не простую конструкцию. Это довольно сложное устройство, подразумевающее высасывающий электродвигатель, создающий разрежение. Но нужно всё изготовить таким образом, чтобы клубы паров от краски или лака не проходили через саму конструкцию, а также не отлагались на лопастях. В противном случае это приведёт к дисбалансу устройства.

Переходим к потолку, где рассмотрим конструкцию для подачи чистого воздуха. Именно отсюда он будет поступать в покрасочную камеру. И для того чтобы успешно собрать конструкцию своими руками, необходимо купить следующие материалы: воздухоотводы, «улитку», фильтры. Нужно будет также самостоятельно изготовить ёмкость, куда будет поступать вначале воздух.

Начнём с «улитки». Это своеобразное устройство, нагнетающее воздух. Основное предназначение «улитки» — обеспечение приточно-вытяжной вентиляции. Оснащены бывают такие устройства крыльчатками из оцинкованной стали и загнутыми ламелями, увеличивающими их производительность и давление.

Кроме этого, каждый из способов вентиляции имеет . И если в домашних условиях использование двухмоторной вентиляции не считается экономически выгодным, всё же некоторые его используют. Дело в том, что двухкамерные варианты обеспечивают лучшую вентиляцию и циркуляцию воздуха. И если в вашем покрасочном центре ожидается большой поток машин, то постройка двухмоторного варианта вентиляции будет выгодным делом.

Напротив, если вы думаете, что ограничитесь покраской , постройка одномоторной камеры будет правильнее.

На видео показана правильная работа вентиляционной установки:

Самым идеальным вариантом будет — построить камеру внутри другого помещения, а не отдельно. Если имеется возможность установить малярку внутри мастерской, где будет проводиться основной вид работ, остаётся только прорыть траншеи для отвода воздуха. Что касается стен, то их можно построить из гипсокартона, который обшивается на металлический каркас. В этом случае можно воспользоваться и минеральной ватой, которая .

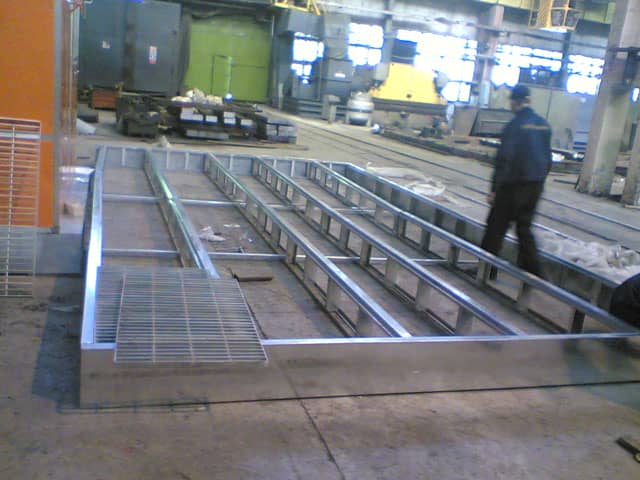

Теперь про пол. Траншеи следует рыть две и обязательно параллельно. В месте вывода их на улицу соединить в одну общую.

Впоследствии траншеи можно будет перекрыть металлической решёткой или сварными перекрытиями, сделанными из угольников или труб.

И ещё. Чтобы воздух равномерно выводился по всей длине помещения, траншею следует делать с таким учётом, чтобы щель сужалась в сторону выхода воздуха. В противном случае, если этого не сделать, обмен воздуха будет происходить лишь в месте его выхода на улицу.

Вода и её эффективность

Камеры с водяной завесой имеют свои особенности. Их комплектация подразумевает наличие:

  • поддона металлического с водой, который накрывается решёткой;
  • специальной панели для регулирования;
  • насоса;
  • фиксаторов двери;
  • станции;
  • панели водяной завесы;
  • форсунок;
  • углового патрубка;
  • вытяжных вентиляторов и многого другого.
Вытяжка для покрасочной камеры

Вытяжка для покрасочной камеры

Такие виды могут быть дополнительно оборудованы подвесной дорогой, устройством нагрева и конвекции воздуха и системой управления.

Вентиляция, которой нет равных

А теперь посмотрим, как сделать покрасочную камеру, которая бы объединяла в себе несколько режимов. Оказывается, существует ещё один вариант создания выхода воздуха из камеры. Это приточно-вытяжная вентиляция, используемая в трёх режимах.

Первый режим использования приточно-вытяжной вентиляции подразумевает активную циркуляцию воздуха, который проходит непрерывную вентиляцию, а затем поступает обратно в камеру. Основная цель такого режима — обеспечить тщательную очистку воздуха от пыли и других элементов.

Следующий режим осуществляет забор воздуха с улицы. И воздух, поступающий извне, обязательно проходит фильтрацию, нагревается до необходимой температуры и поступает в камеру. Что касается выведения воздуха, то он уходит через специальные отверстия, сделанные в полу. Основной целью такого режима является , когда происходит процесс окрашивания. Таким образом удаляются капли краски и туман, образующийся от лака.

План-схема устройства покрасочной камеры

Третий режим подразумевает закачку воздуха из камеры. И в этом случае воздух проходит обязательную фильтрацию, нагреваясь до шестидесяти градусов, он поступает обратно в камеру. Такой режим помогает провести сушку автомобиля после окрашивания значительно эффективнее.

Особое внимание в процессе проектировки нужно уделить расположению вентиляционных отверстий — как входных, так и выходных. Так, если их неправильно расположить, это приведёт к появлению так называемых мёртвых зон в камере. Вследствие этого, лакокрасочных материалов, в камере зависает мелкодисперсная пыль, которая в дальнейшем влияет на качество окрашиваемых поверхностей.

Полная автоматизация покраски

Теперь разберём камеры, используемые сегодня в самых продвинутых центрах по окраске автомобилей. Порошковая покрасочная камера, а речь идёт именно о ней, подразумевает наличие такого оборудования, от которого будет зависеть скорость и качество окраски изделий.

Первое и самое важное условие для нормальной работы такой камеры — это обеспечение такого режима, который бы препятствовал распространению порошка в помещении. Кроме этого, следует запастись оборудованием, которое бы обеспечивало улавливание, а также сбор не осевшего на изделие порошка. Ну а про обеспечение безопасности условий труда и говорить не стоит.

такой покрасочной камеры основан на автоматическом нанесении порошковой краски на металлические изделия, в этом случае автомобили. Кроме этого, в такой камере дополнительно предусматривается установка специальных фильтров тонкой очистки воздуха. Это обеспечивает непосредственный выброс очищенного воздуха в помещение.

Видео о том, какая нужна вентиляционная система для покрасочной камеры:

Система автоматической очистки пола в такой камере никого не удивляет. Путём движения специальной щётки по полу обеспечивается сметание порошка в специальный бункер, который, в свою очередь, оснащён виброситом и эжекторами, засасывающими порошок.

Ну вроде всё. Надеемся, что эта статья поможет тем, кто собирается построить покрасочную камеру своими руками.
